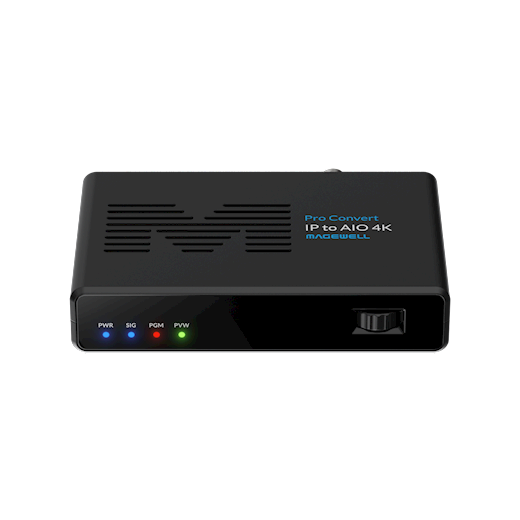

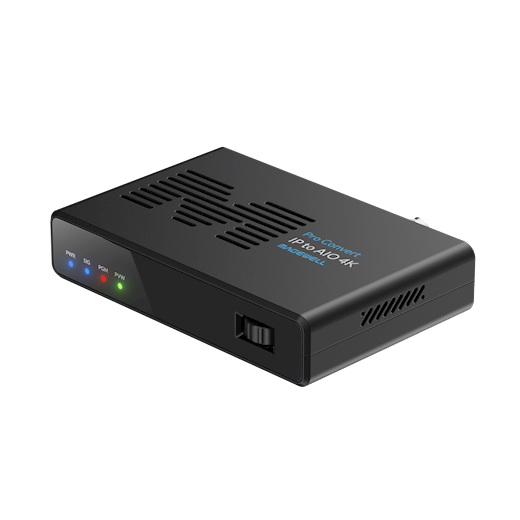

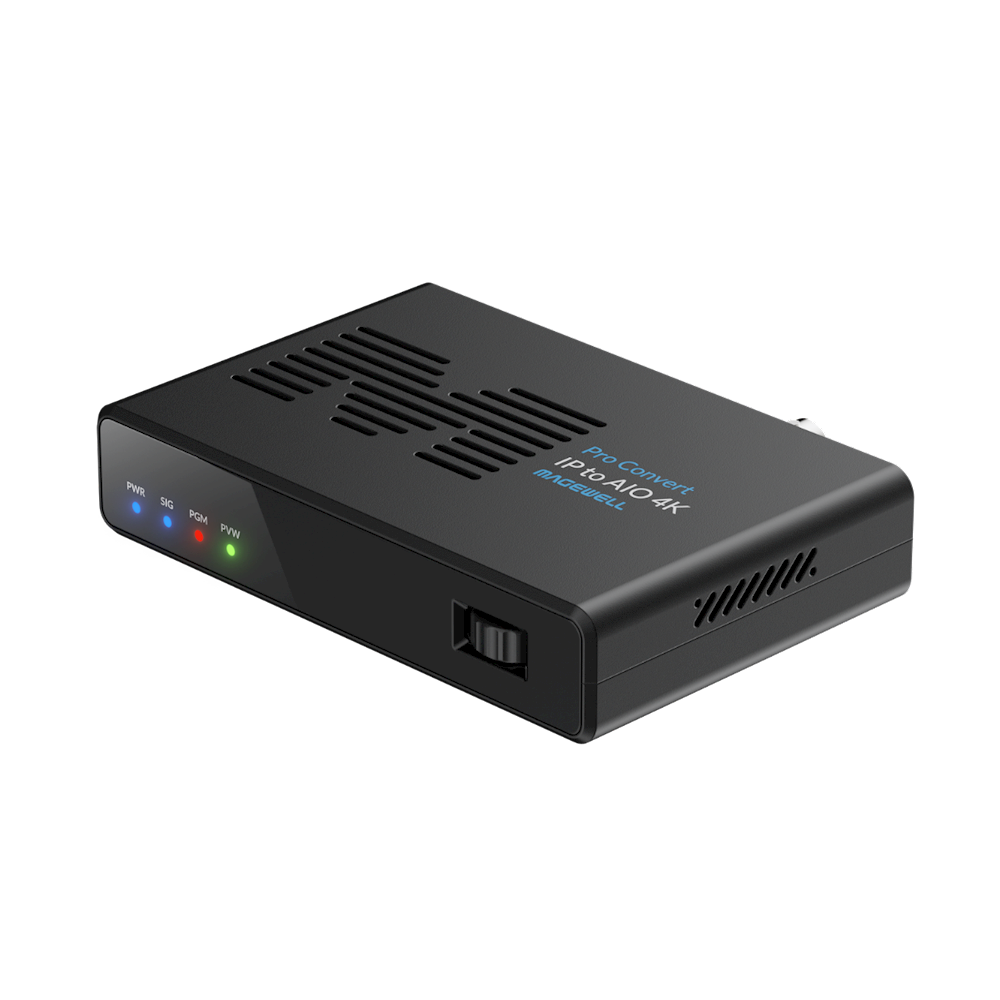

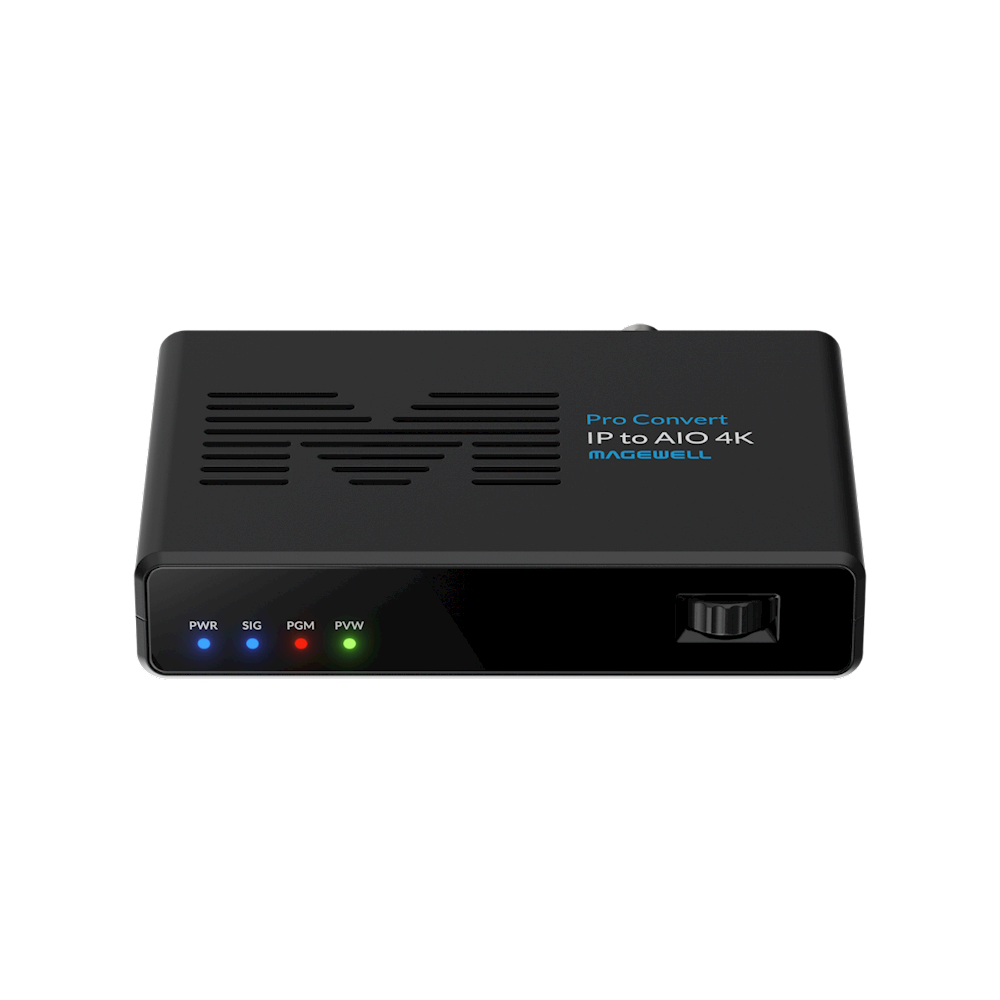

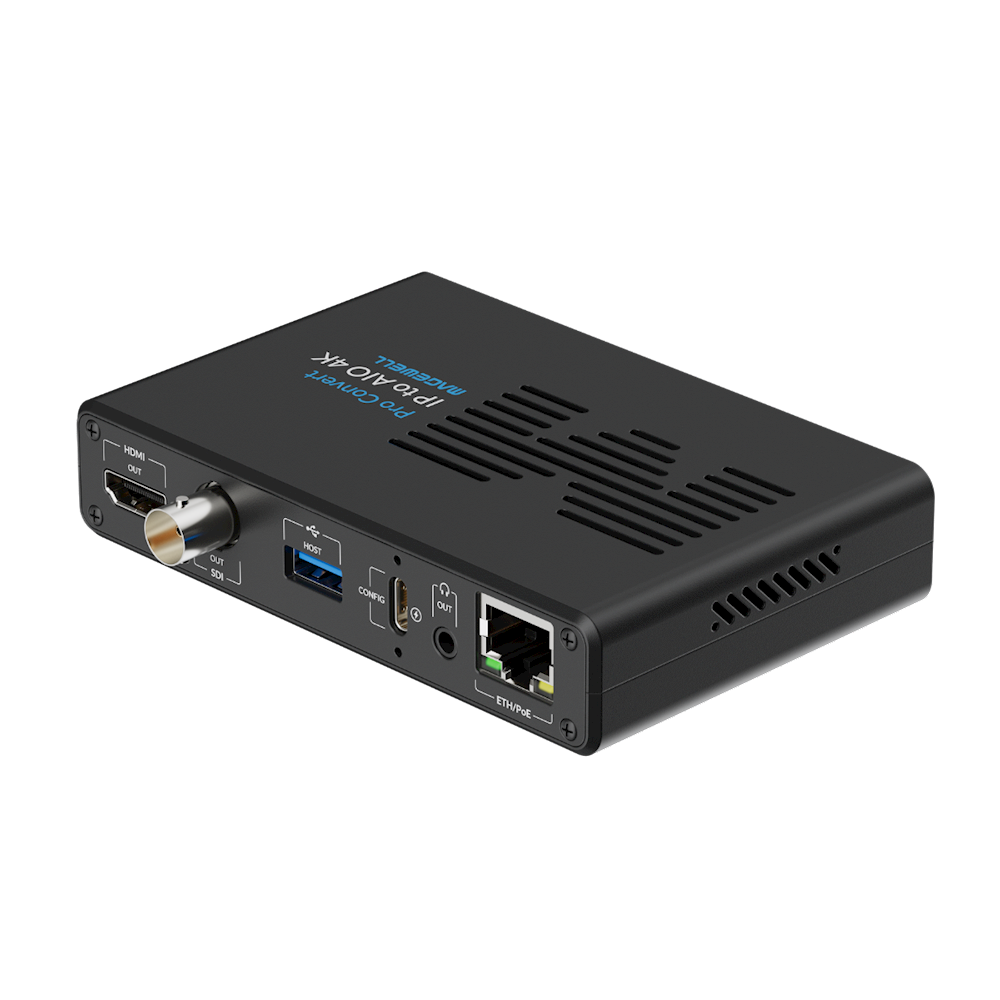

Magewell Pro Convert IP a AIO 4K

Pro Convert IP to AIO 4K è un decodificatore autonomo in grado di convertire fino a quattro flussi IP in un unico segnale in uscita HDMI e SDI a 4Kp60

in diverse configurazioni, tra cui Multiview. Il dispositivo è compatibile con i principali formati e protocolli, tra cui

H.264/H.265, NDI®, oltre a SRT, RTMP, RTSP, HLS, MPEG-TS, Zixi e RIST. Supporta inoltre la gestione centralizzata remota

gestione tramite Magewell Control Hub e Zixi Zen Master. Con questo prodotto, gli utenti possono integrare facilmente la rete 4K

si integra perfettamente nelle infrastrutture esistenti, rendendolo la soluzione ideale per la produzione o la distribuzione video nel settore televisivo e dell'audiovisivo professionale.

Caratteristiche principali

• Decodifica un flusso IP 4Kp60 o fino a quattro flussi IP HD per un'uscita multivista
• Trasmette contemporaneamente un segnale video 4K a 60 Hz tramite le interfacce HDMI e SDI
• Supporta il protocollo Zixi, con gestione centralizzata remota tramite Zixi Zen Master
• Supporta il protocollo RIST, configurabile per il profilo Simple o il profilo Main
• Supporta i formati HDR10 e HLG
• Supporta i sottotitoli in formato CEA-608 e CEA-708

Lista delle cose da portare

• 1x Pro Convert IP to AIO 4K (codice prodotto: 64400)
• 1 cavo USB da Tipo C a Tipo C (codice prodotto: ELE00114)
• 1 cavo da USB Type-C a Type-A (codice prodotto: ELE00066)

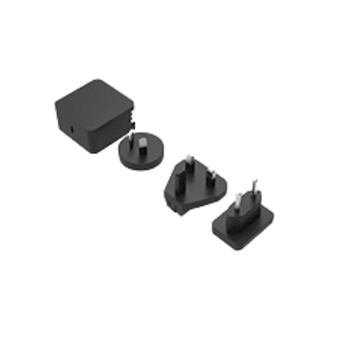

• 1 alimentatore universale (codice prodotto: ELE00125)

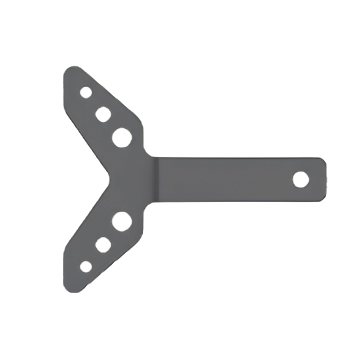

• 1 staffa Fishtale (codice articolo: STR00211)
• 1 set di elementi di fissaggio per staffe (codice articolo: PAR10040)
• 2 viti M4*12 nere (codice articolo: MECO0067)
• 2 dadi M4 neri (codice articolo: MECO0068)
• 1 copia della Guida rapida

Funzioni di decodifica

• Supporta diverse modalità di uscita per la decodifica di segnali con protocolli diversi

Visualizzazione singola

• Numero di canali decodificati: 1
• Protocolli supportati: NDI High Bandwidth, NDI HX, NDI HX2, NDI HX3, MPEG-TS su
• RTP/UDP/SRT/RIST, RTMP, RTSP, HLS, HTTP e ZIXI
• Formati: H.264, H.265, SpeedHQ, MPEG2
• Risoluzione: fino a 4096x2160 a 60 fps

Immagine nell'immagine

• Numero di canali decodificati: 2
• Protocolli supportati: NDI High Bandwidth*, NDI HX, NDI HX2, NDI HX3, MPEG-TS su
• RTP/UDP/SRT/RIST, RTMP, RTSP, HLS, HTTP e ZIXI
• Formati: H.264, H.265, SpeedHQ, MPEG2*
• Risoluzione: fino a 1920x1080p60
• *Nota: è possibile decodificare solo un segnale video in formato NDI High Bandwidth o un segnale video in formato MPEG2

Vista a quattro schermate

• Numero di canali decodificati: 4
• Protocolli supportati: NDI HX, NDI HX2, NDI HX3, MPEG-TS su RTP/UDP/SRT/RIST, RTMP, RTSP,
• HLS, HTTP e ZIXI
• Formati: H.264, H.265
• Risoluzione: fino a 1920x1080p60

Supporta la decodifica dei formati audio AAC, MP3, AC3, Opus e G.711

Supporta NDI 6.3

Caratteristiche dell'uscita HDMI

• Risoluzione massima: 4096x2160 a 60 fps, 4:4:4 a 8 bit, oppure 4096x2160 a 60 fps, 4:2:2 a 12 bit (profondità di trasporto 12 bit, profondità video
• (10 bit)

Formati di output supportati:

• 4096×2160p 23,98/24/25/29,97/30/50/59,94/60 256:135
• 3840×2160p 23,98/24/25/29,97/30/50/59,94/60 16:9
• 1920×1080p 24/25/29,97/30/59,94/60 16:9
• 1920×1080i 50/59,94/60 16:9
• 1280×720p 23,98/24/25/29,97/30/50/59,94/60 16:9
• 720×576i 50 16:9/4:3
• 720×480i 59,94 16:9/4:3

Spazio colore: BT.601/BT.709/BT.2020

Supporta HDR PQ/HLG

Uscita audio: 48/96 kHz, 8 canali

Interfaccia HDMI: HDMI 2.0

Caratteristiche dell'uscita SDI

• Risoluzione massima: 4096x2160 a 60 fps, 4:2:2 a 10 bit

Formati di output supportati:

• 4096×2160p 23,98/24/25/29,97/30/50/59,94/60 256:135
• 3840×2160p 23,98/24/25/29,97/30/50/59,94/60 16:9
• 1920×1080p 24/25/29,97/30/59,94/60 16:9
• 1920×1080i 50/59,94/60 16:9
• 1280×720p 23,98/24/25/29,97/30/50/59,94/60 16:9
• 720×576i 50 16:9/4:3
• 720×480i 59,94 16:9/4:3

• Segnali di uscita YUV BT.601/709/2020
• Uscita audio: 48 kHz, 8 canali
• Interfaccia di uscita SD/HD/3G/6G/12G-SDI
• Supporta SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL (ST 425)/3Gb-DS (ST 425)/6G (ST 2081)/12G
• (ST 2082) norme
• Supporto dei sottotitoli codificati conformi agli standard CEA-608 o CEA-708 integrati CEA-608
• Uscita HDR (PQ / HLG) tramite metadati ANC
• Trasmette segnali 12G-SDI fino a 55 m, segnali 6G-SDI fino a 75 m e segnali 3G-SDI fino a 130 m

Gestione della configurazione

• Supporta la registrazione con Control Hub e ZIXI ZEN Master per la gestione centralizzata remota
• Fornire strumenti WebUI
• Fornire informazioni complete sul dispositivo e sui segnali decodificati in tempo reale
• Supporta l'anteprima delle immagini in uscita e il controllo PTZ
• Configurare i parametri di decodifica e uscita dei segnali audio e video, inclusi OSD, deinterlacciamento, formato video e audio
• guadagno, frequenza di campionamento, test Ping, impostazioni di sicurezza, importazione ed esportazione dei file di configurazione e connessioni di rete
• Supporto per l'aggiornamento del firmware
• Supporto USB NET
• Supporta i browser web Edge, Firefox, Chrome, Safari e Opera
• Supporto delle API HTTP

Pulsante di impostazione integrato

Pulsante dell'encoder rotativo:

• Ruota: Opzioni di rotazione
• Premere: visualizzare il menu delle impostazioni, selezionare l'opzione corrente o confermare il parametro corrente

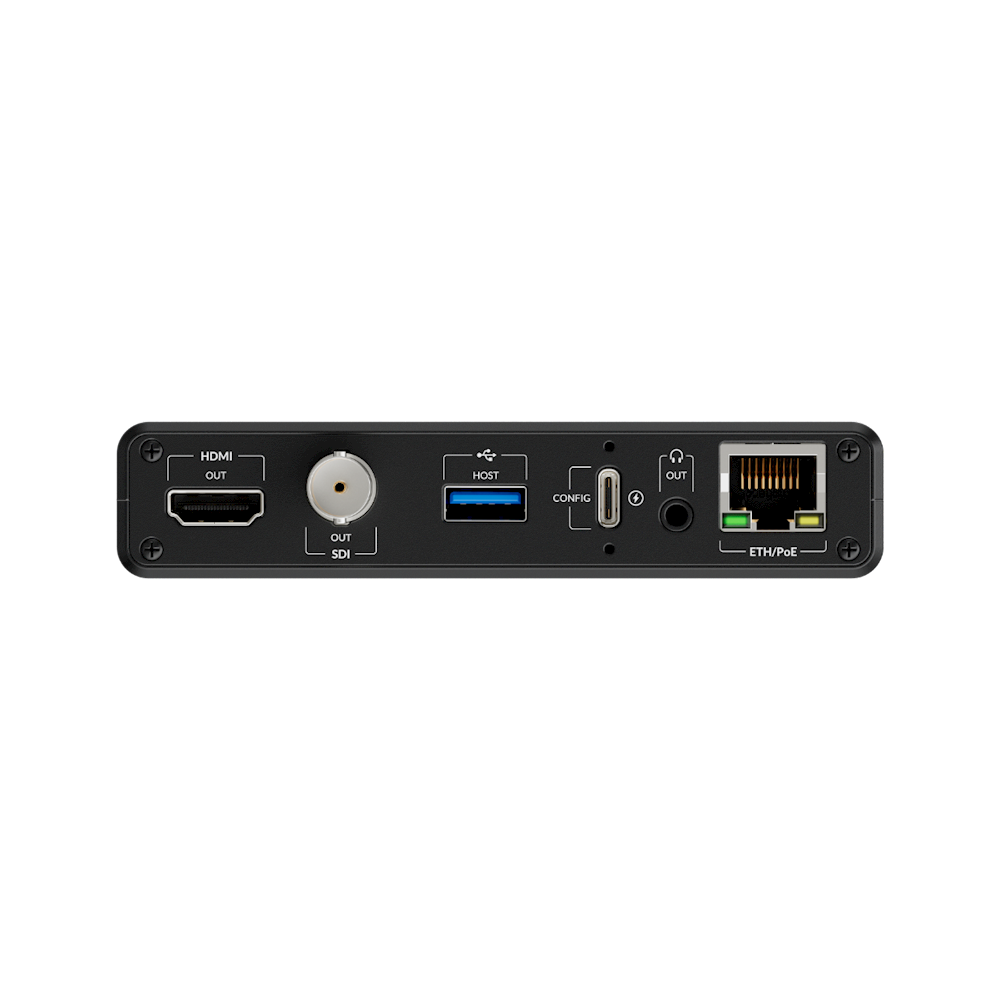

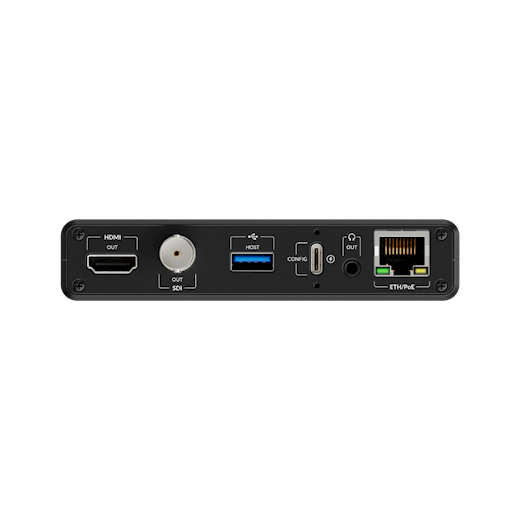

Interfaccia di rete

• Porta Ethernet 10/100/1000 Mbps
• Supporta IEEE 802.3at PoE+

Interfaccia USB

USB 3.0 Tipo C

• Alimentatore da 12 V e 20 W

USB NET

• USB 3.0 Tipo A

Supporta il collegamento di tastiera e mouse esterni per la modifica delle impostazioni

Interfaccia audio

• Uscita audio da 3,5 mm

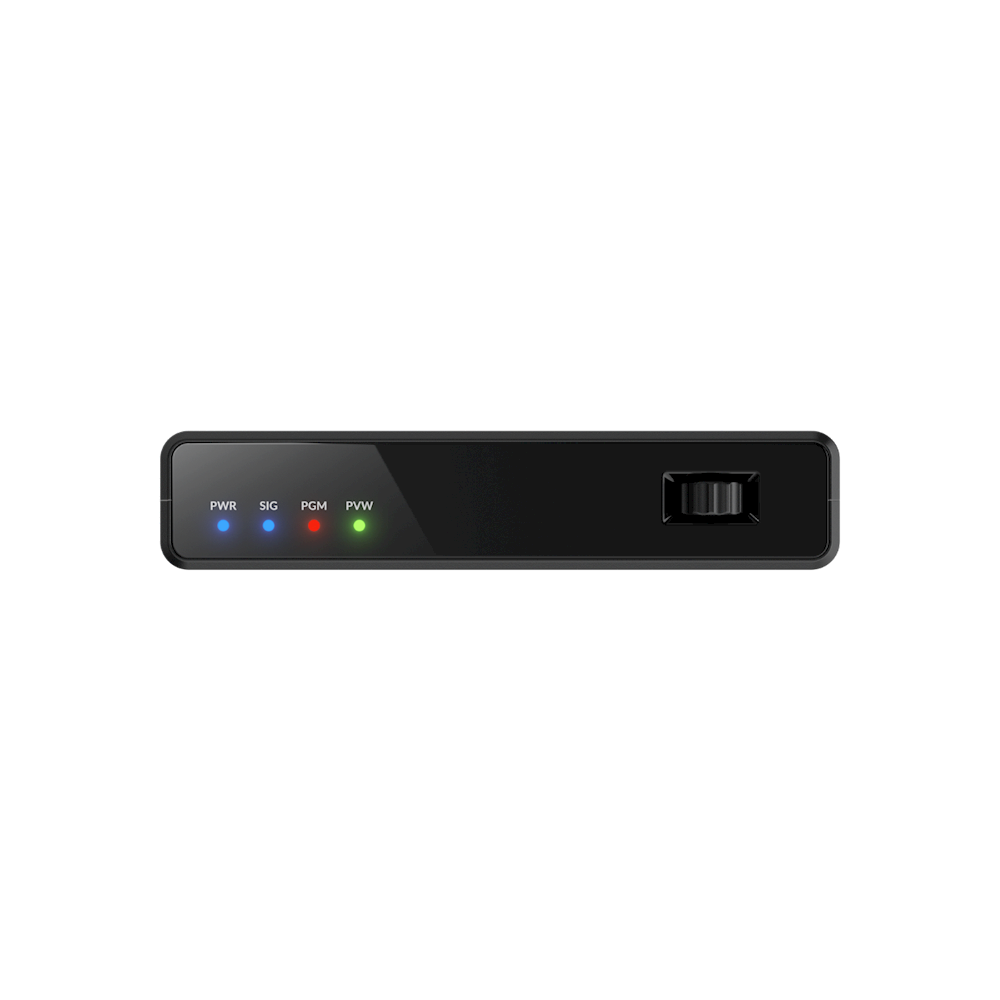

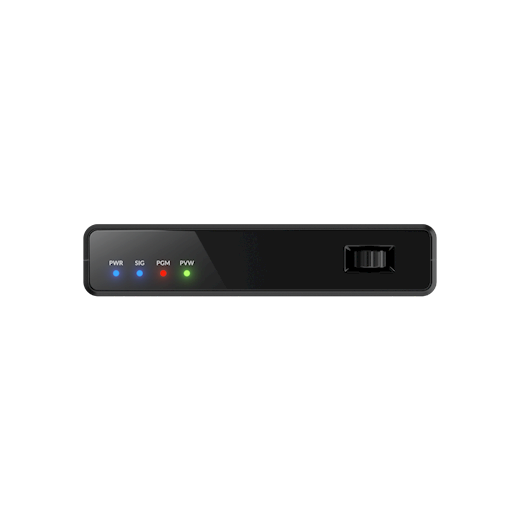

Indicatori LED

Indicatore di alimentazione (PWR)

• Solido: alimentazione collegata
• Spento: nessun collegamento all'alimentazione

Indicatore di stato della decodifica (SIG)

• Blu pieno: tutte le sorgenti selezionate nella decodifica singola/multipla vengono decodificate normalmente
• Rosso pieno: tutte le sorgenti selezionate nella decodifica singola/multipla presentano un errore di decodifica
• Verde fisso: nella decodifica multipla sono presenti sia condizioni di decodifica normali che anomale
• Disattivato: nessuna sorgente selezionata nella decodifica singola/multipla

Lampada di segnalazione

• In diretta (PGM): la spia rossa indica che la sorgente del segnale NDI è in diretta
• Anteprima (PVW): la luce verde indica che la sorgente del segnale NDI è in anteprima

Dimensioni

• 120 mm (L) x 79,3 mm (L) x 24,5 mm (A)

Fori di montaggio

• Diametro: fori di montaggio da Φ6,5 mm

Consumo energetico

• Corrente massima per alimentazione a 12 V: ~1,26 A
• Consumo energetico massimo: ~15,1 W

Ambiente operativo

• Temperatura di esercizio: da 0 a 40 gradi Celsius
• Temperatura di conservazione: da –20 a 70 gradi Celsius
• Umidità relativa: dal 5% al 90% (senza condensa)
